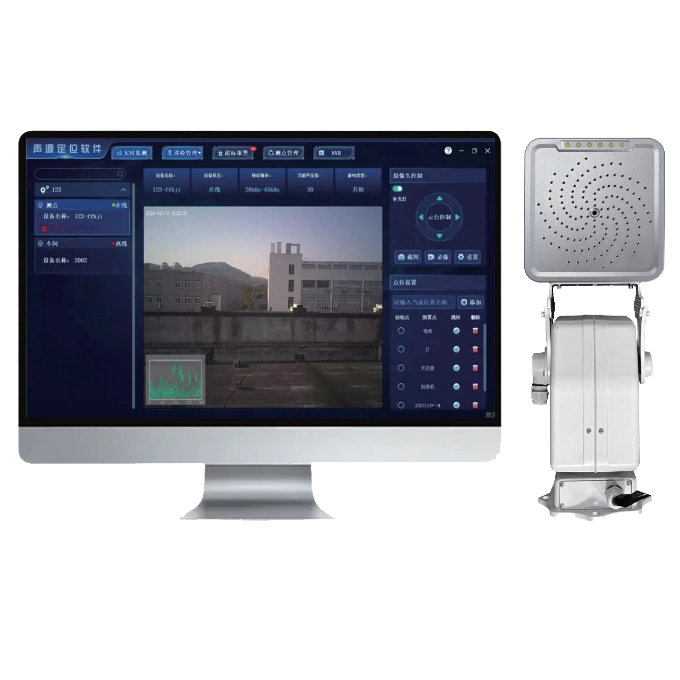

YT9001型声源定位系统
声源定位系统是一套可多机位定点、定时监测区域放电状态的系统，整套系统由YT2002型在线式声学成像仪阵列、YT8202轻型变速云台（选配）、YT8201交换机和YT8200刻录机组成，可24小时不间断工作，持续录制视频，长时间记录监测区域状态，可准确追溯问题发生时的现场状况。系统具备超标报警功能，可单独记录超标时的10 s视频内容。该系统还可以设置巡检任务，定时定点测量并保存视频数据。
产品优势
136通道麦克风阵列
覆盖频率范围1 kHz~100 kHz；
有效定位声压级范围28 dB~120 dB
可搭载智能云台
水平360°、垂直-85°~60°旋转；
支持预置点巡检

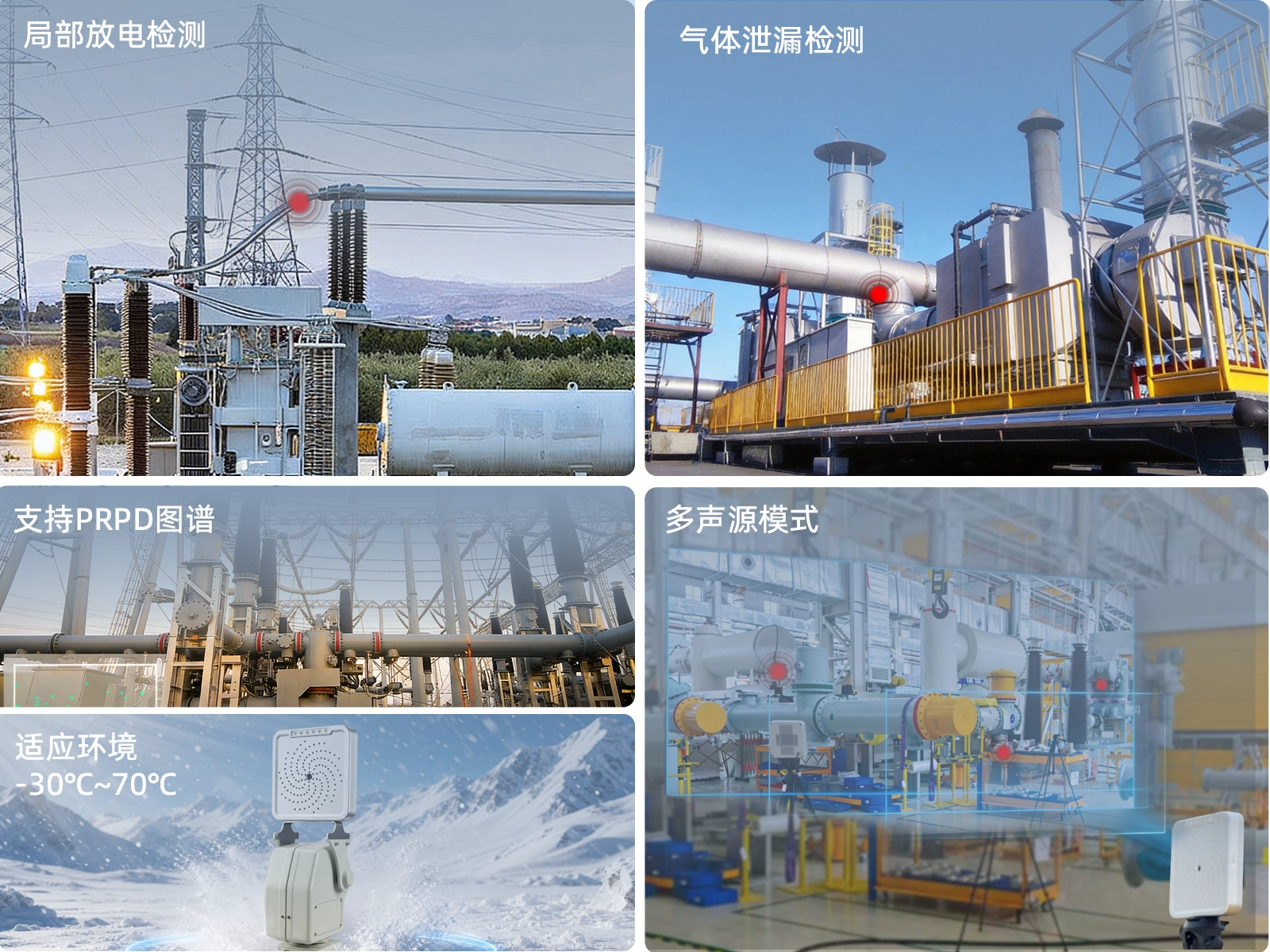

局部放电检测、气体泄漏检测、PRPD图谱、多声源模式

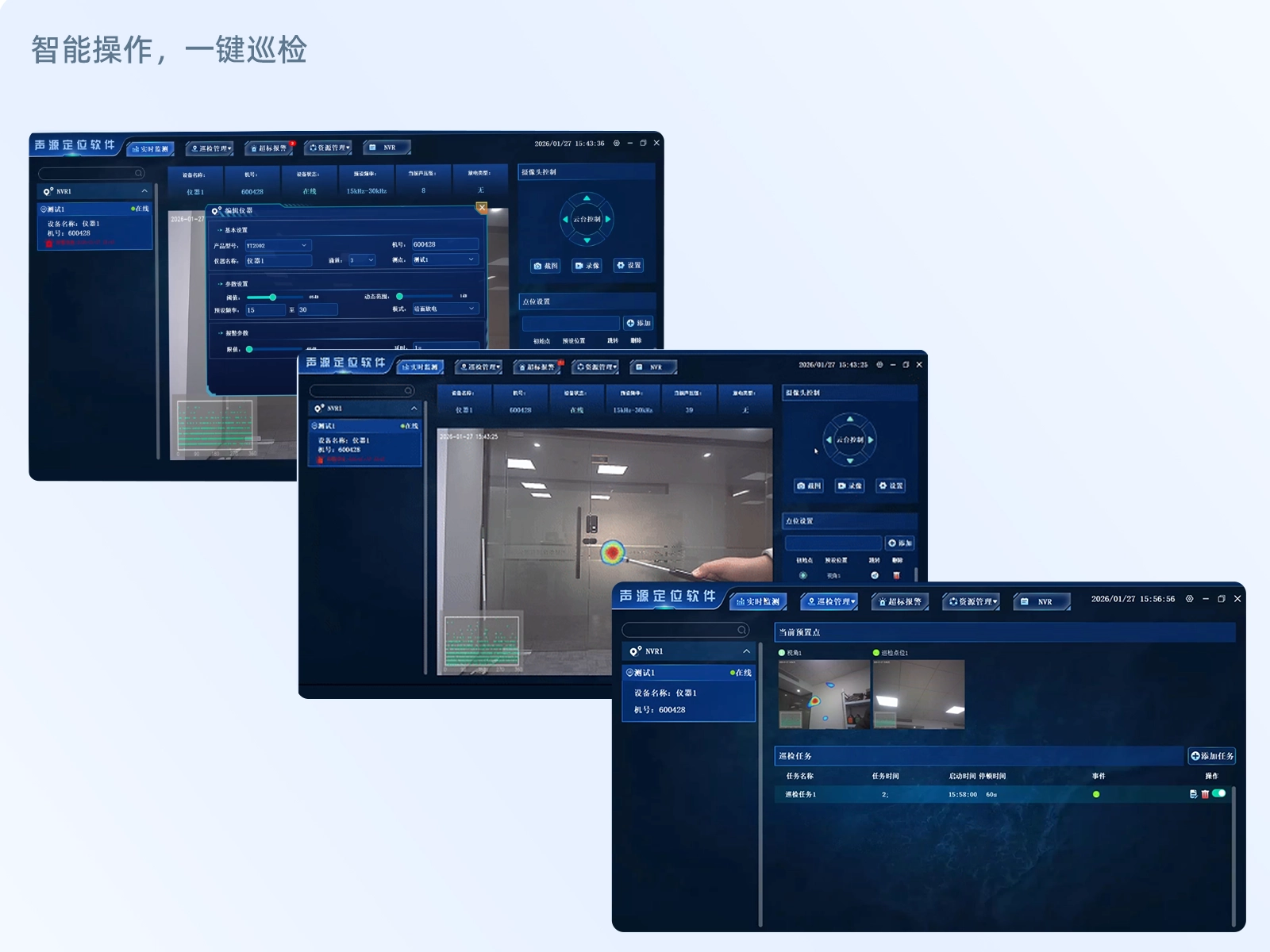

智能操作，一键巡检
主要性能指标
型号名称
YT9001型声源定位系统
麦克风
136个MEMS数字麦克风组成阵列，定位准确
有效检测距离
0.3 m~100 m
频率范围
1 kHz~100 kHz，最小测试带宽10 kHz，最大测试带宽可达25 kHz
测试有效声压级范围
28 dB~120 dB，仪器信噪比大于60 dB
A/D位数
16位分辨率
测量功能
声学成像、PRPD局放模式、多声源模式
摄像头
800万像素
拍摄功能
可拍照、拍摄视频
数据存储
刻录机存储，选配4 T刻录机可供单台仪器持续录制9个月以上
最大功耗
单主机阵列约14 W
电源
12 V/5 A电源适配器
工作温度
-30 ℃~70 ℃（主机+云台）
工作湿度
0% RH~90% RH
外形尺寸（仅主机）
180×190×38（mm）
重量
仅主机约1.1 kg，主机+云台约5.8 kg
防护等级
IP 65
*具体指标以产品使用说明书为准
功能选配及应用
配置项
备注
YT8202轻型变速云台（含支架）
硬件
户外安装支架
硬件
声源定位系统
软件
