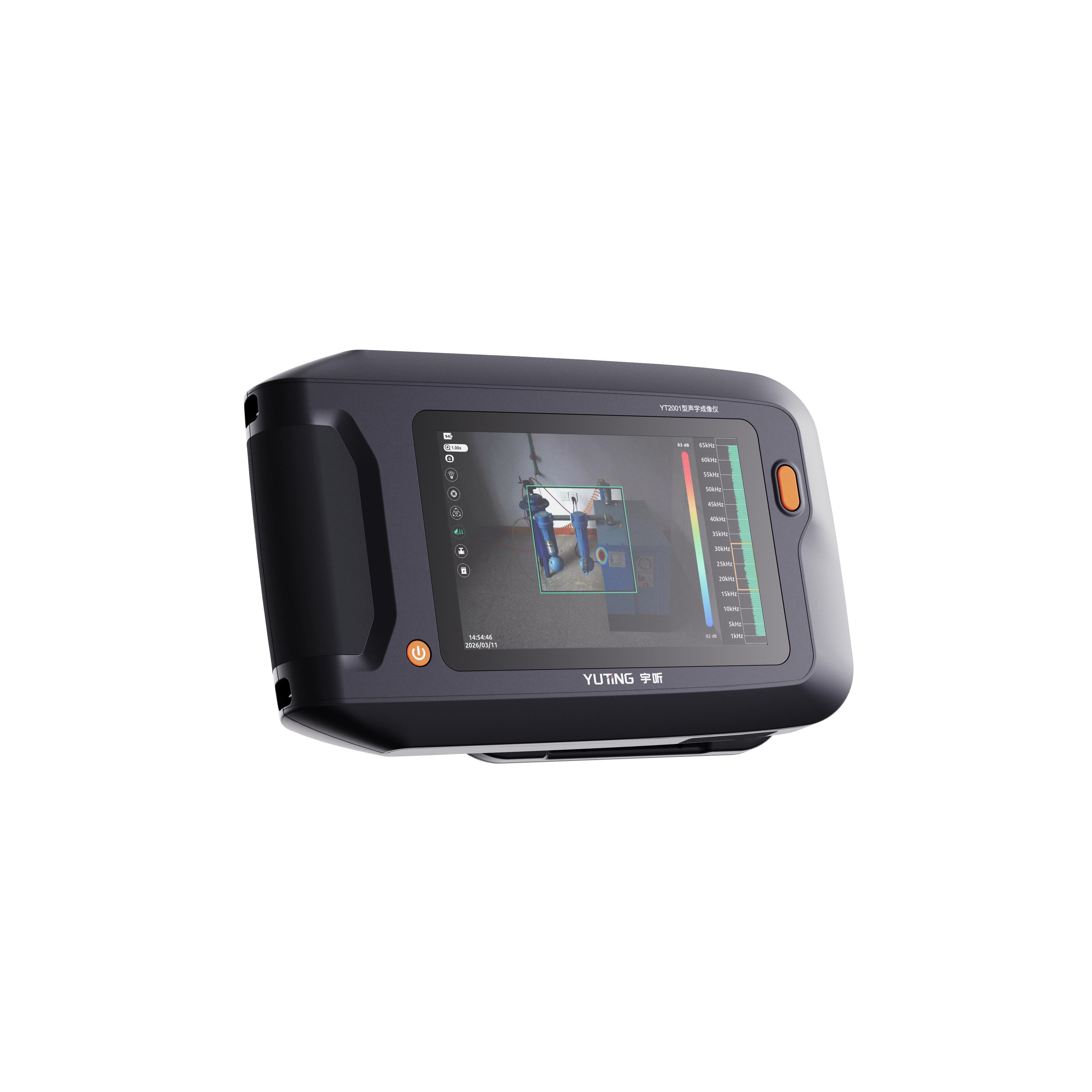

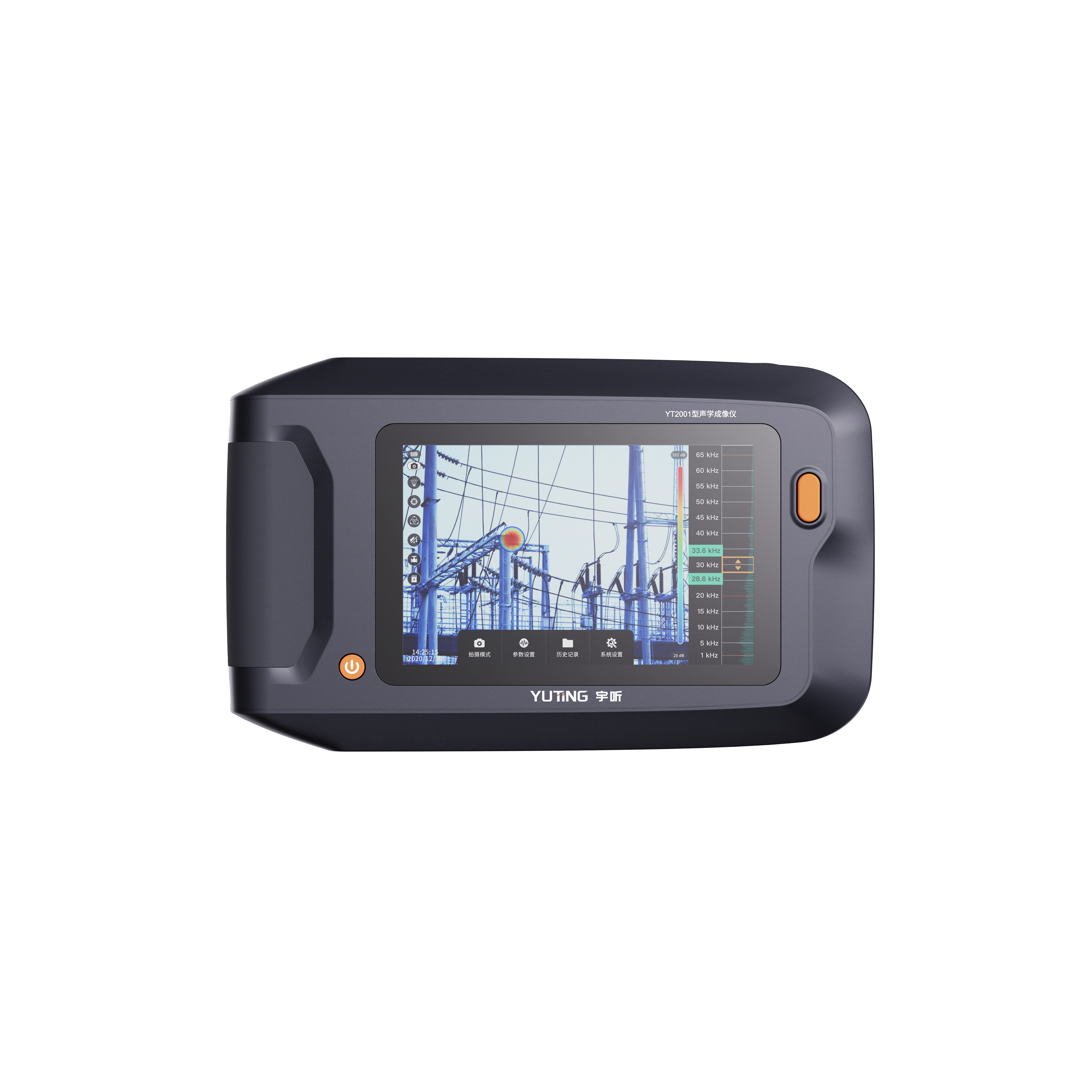

YT2001型声学成像仪
YT2001型声学成像仪是一款基于麦克风阵列的声学分析仪器，通过信号处理算法计算声音在平面中的分布情况，得到声音云图，并将视频图像与声音云图进行实时的叠加处理实现声音的可视化，通过图片及视频的方式保存分析结果便于数据记录和调阅。声学成像仪主要用于压缩气体泄漏检测、电力设施局部放电分析以及机械设备异响检测。
产品优势

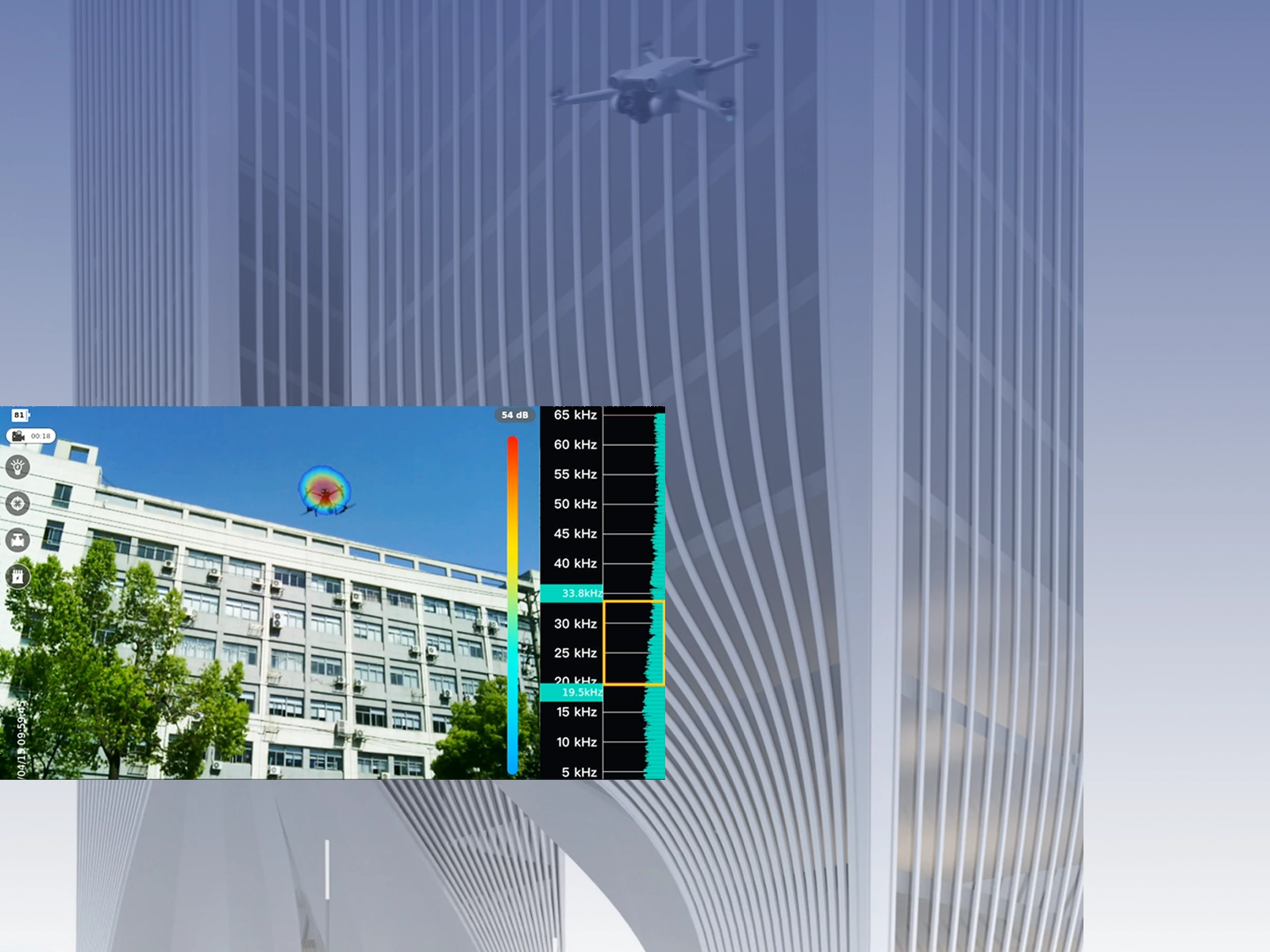

超声成像
采用声学传感器阵列，将声源热力图和摄影图像匹配；
对异常声源问题点进行定位；
可以捕获并保存图片和视频文件，以留存检测记录

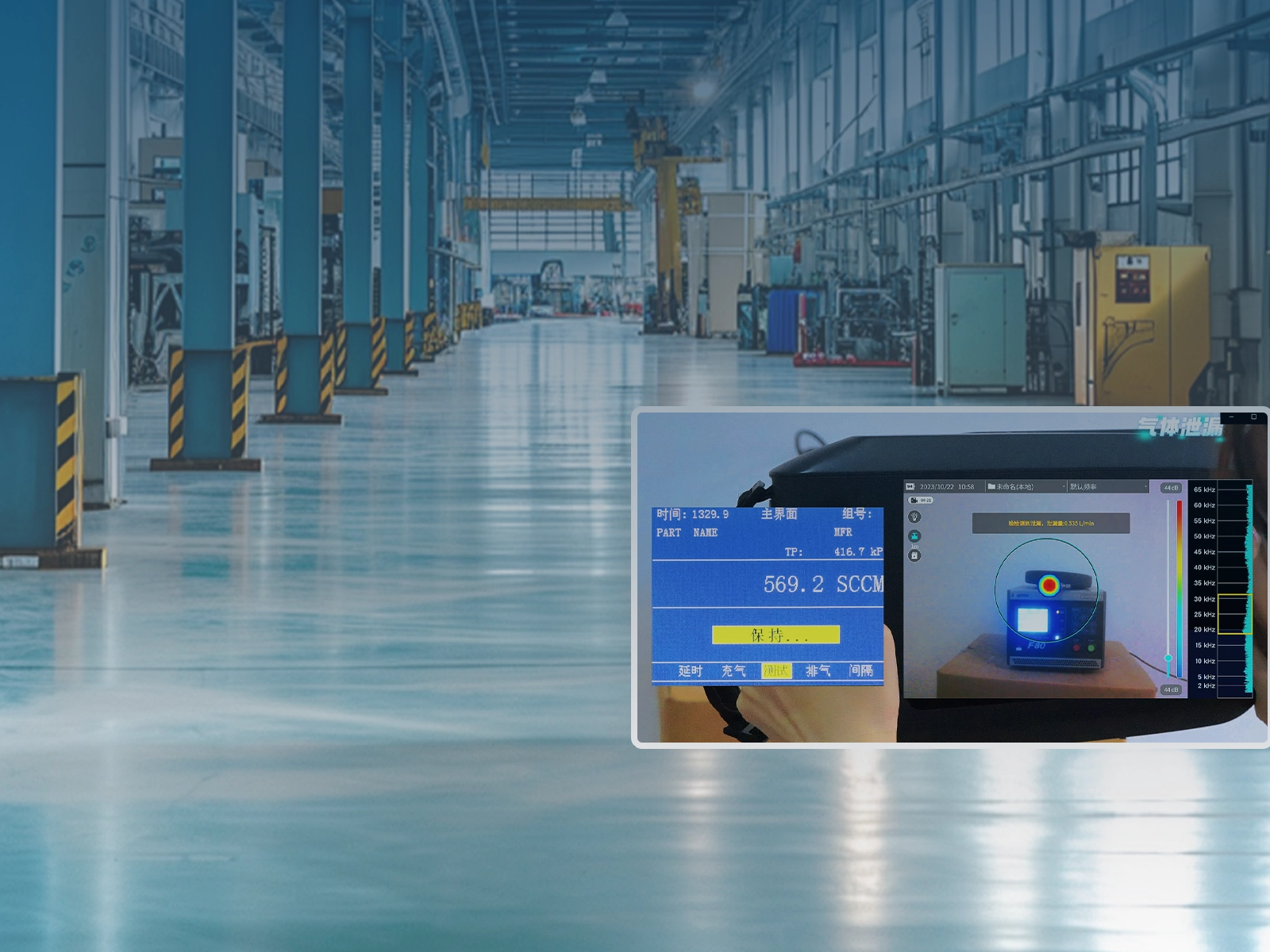

泄露检测
仪器具备检测压缩气体和真空系统中的泄漏的功能；
可实时计算泄漏量，智能聚焦定位泄漏源

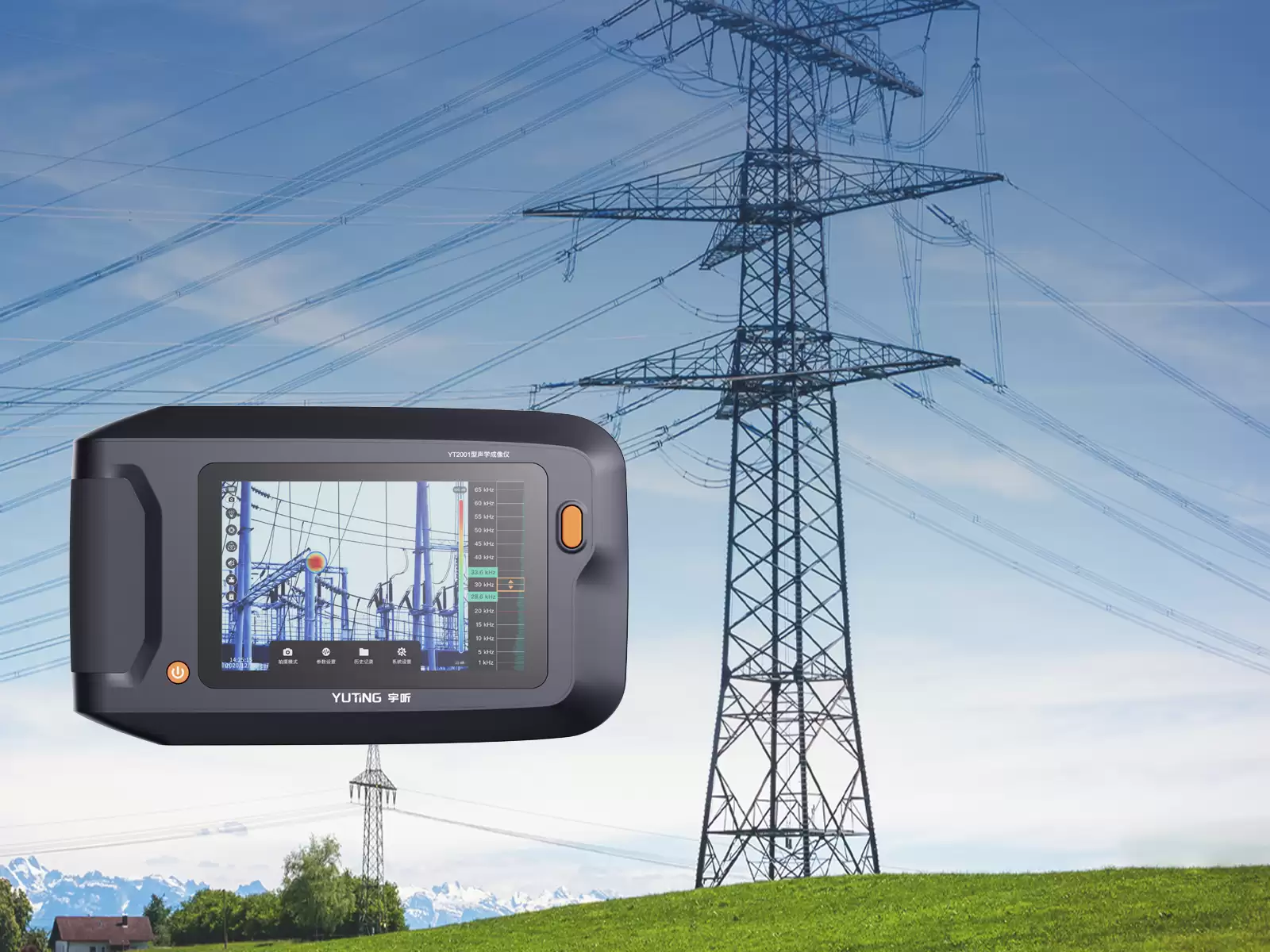

PRPD局放模式
具备PRPD图谱实时分析；
不同的局部放电故障类型PRPD图谱不同
主要性能指标
型号名称
YT2001型声学成像仪
麦克风

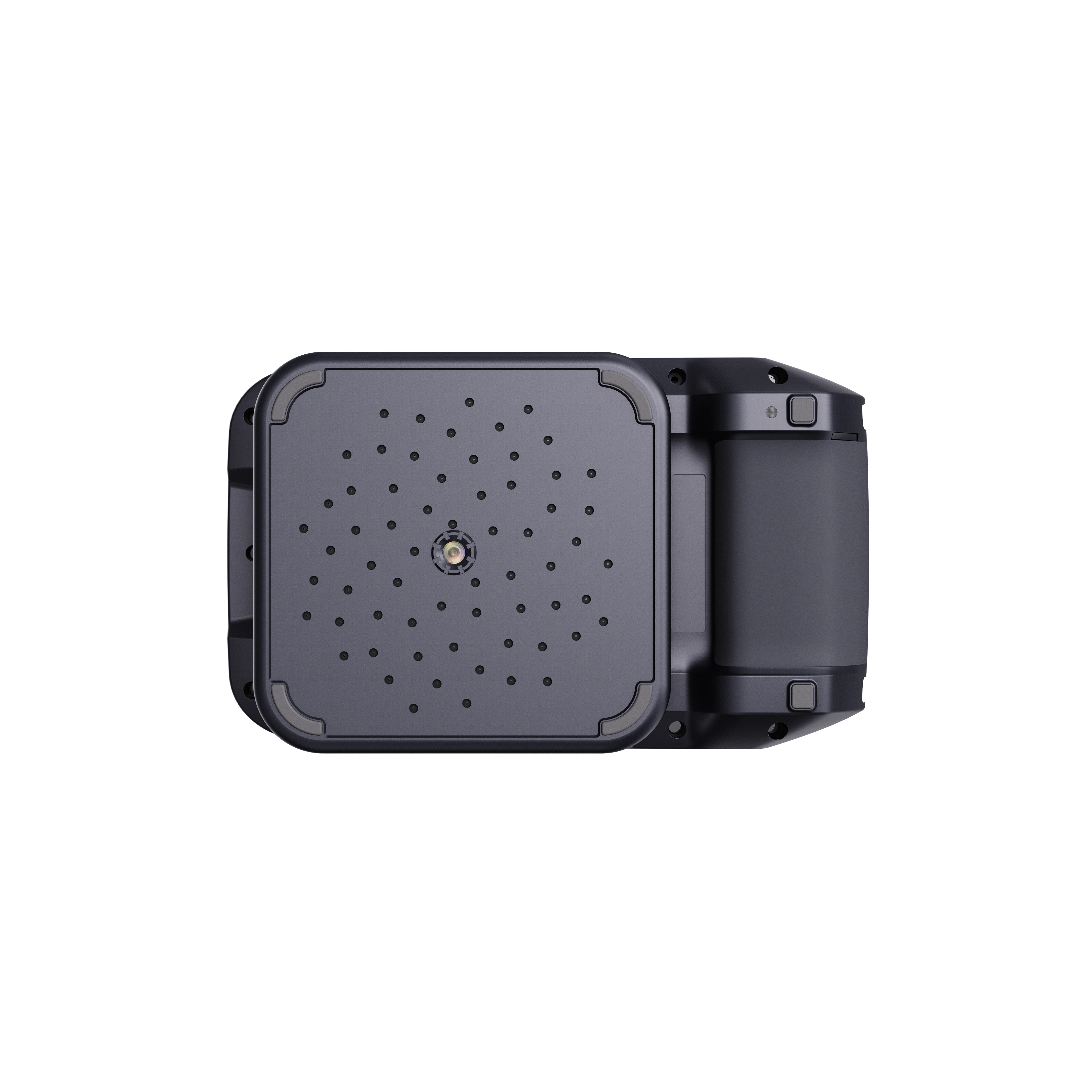

136个MEMS数字麦克风组成阵列，定位准确
有效检测距离
0.3 m~100 m
频率范围
1 kHz~65 kHz，最小测试带宽5 kHz，最大测试带宽可达25 kHz
测试有效声压级范围
30 dB~120 dB，仪器信噪比大于60 dB
A/D位数
24位分辨率
显示器
7英寸LED显示屏，分辨率1280×800
测量功能
声学成像、泄漏检测、PRPD局放模式、多声源模式、降噪模式
拍摄功能
可拍照、拍摄视频；图片可选JPG、PNG格式；录制视频仅支持MP4格式，25 FPS，最大录制时长5 min
数据存储
内部存储32 G（系统占用一部分，实际可用21 G左右），最大支持64 G外置TF卡
电源
内置10.8 V/71 Wh锂电池，使用仪器标配65W充电器，约3.5 h充满，充电时仪器电源指示灯显示为红色，充满电时电源指示灯为蓝色。满电时可连续工作4 h，满足大部分使用场景
工作温度
-10 ℃ ~ 50 ℃
工作湿度
0% RH~90% RH
外形尺寸
285×170×60（mm）
泄漏检测
0.5 m，200 kPa下，能检测到的最小泄漏量为3 ml/s
重量
约1.6 kg
*具体指标以产品使用说明书为准
